Pomiar gwintu trapezowego w 5 krokach: średnica, skok i pasowanie

Prawidłowe wymiarowanie gwintu trapezowego jest kluczowe dla zapewnienia odpowiedniego pasowania pomiędzy śrubą a nakrętką. Poniższe kroki pomogą Ci określić najważniejsze parametry.

Krok 1: Zmierz średnicę zewnętrzną

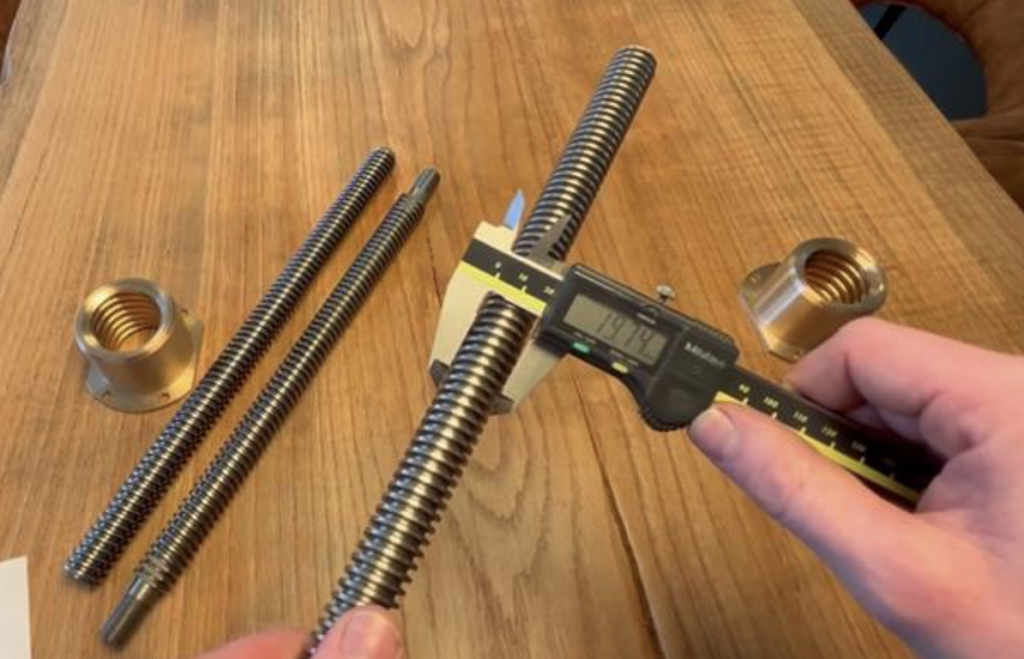

Średnicę zewnętrzną można zmierzyć za pomocą suwmiarki lub mikrometru.

Niewielka odchyłka ujemna jest dopuszczalna. Na przykład wynik 19,74 mm odpowiada w zaokrągleniu śrubie o średnicy 20 mm.

Krok 2: Zmierz 5 lub 10 zwojów

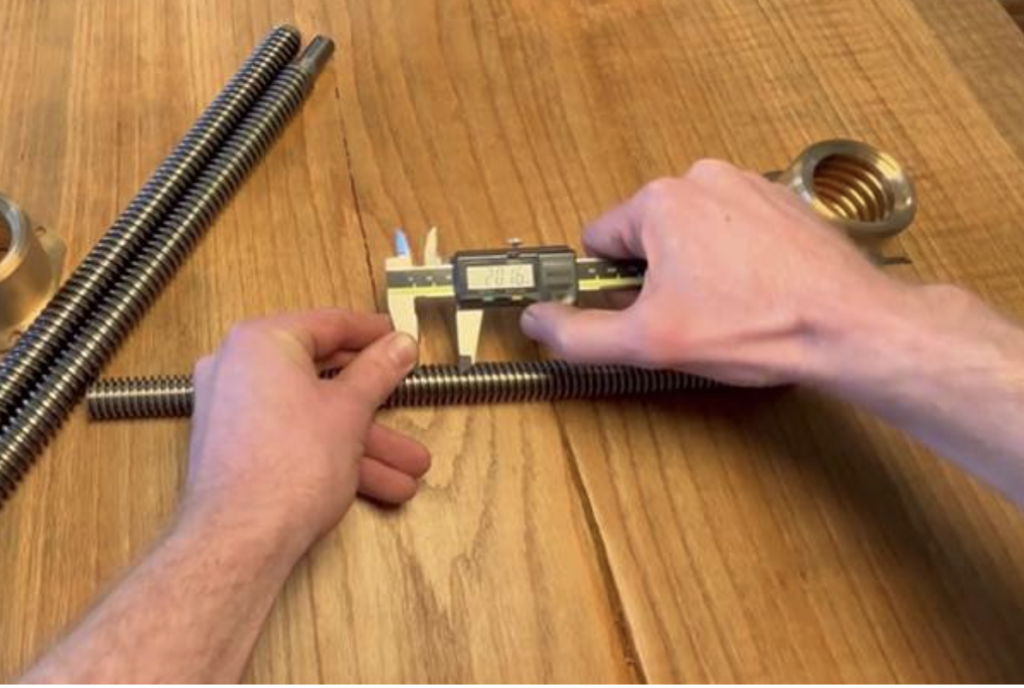

Aby określić skok gwintu, zmierz odległość obejmującą 5 lub 10 zwojów. Ważne jest, aby zawsze mierzyć w tej samej pozycji profilu gwintu.

Jeśli zaczniesz pomiar od lewej krawędzi wierzchołka, musisz zakończyć go również na lewej krawędzi wierzchołka ostatniego liczonego zwoju.

Pomiar 10 zwojów jest dokładniejszy niż 5. Podziel zmierzoną długość przez liczbę zwojów, aby uzyskać skok pojedynczego zwoju.

Krok 3: Określ liczbę wejść (jedno- lub wielokrotny)

Stosuje się różne określenia, takie jak punkty startowe, wejścia lub gwint jedno- i dwuzwojny.

Jednozwojny: Większość śrub jest jednozwojna, co oznacza, że gwint ma tylko jedno wejście (jeden początek).

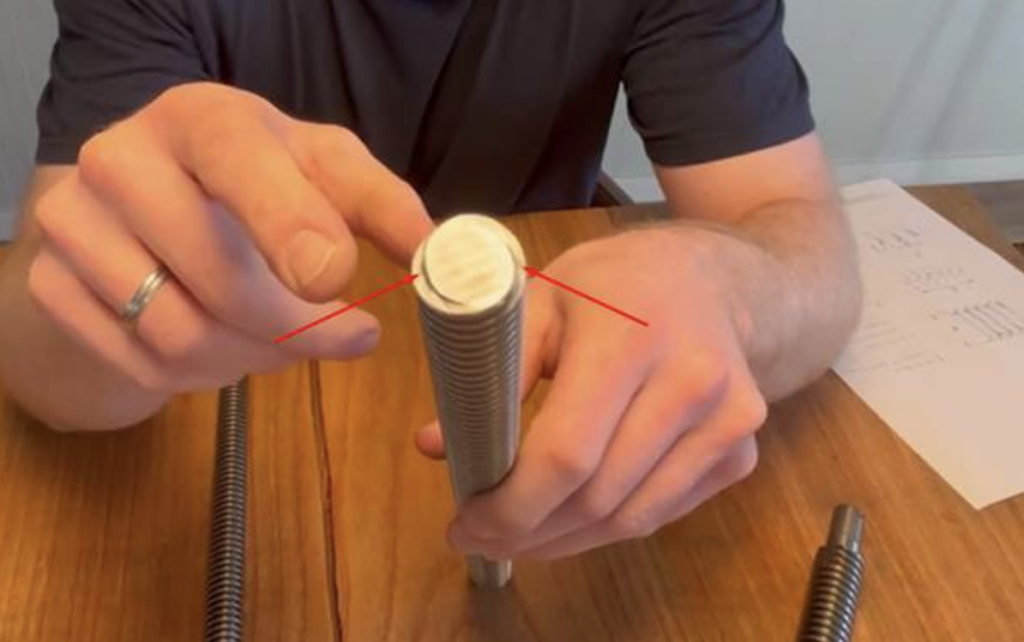

Dwuzwojny: Takie śruby mają dwa punkty startowe. Śrubę dwuzwojną można rozpoznać po dwóch początkach nacięcia gwintu na czole śruby.

Podwójny skok opisujemy w następujący sposób: Gwint trapezowy 24 x 10 P5

24 = Średnica zewnętrzna

10 = Posuw na jeden obrót (w mm)

P5 = Skok pojedynczego zwoju (profil 5 mm)

Krok 4: Określ kierunek obrotu

Ustaw śrubę pionowo przed sobą i spójrz bezpośrednio na gwint:

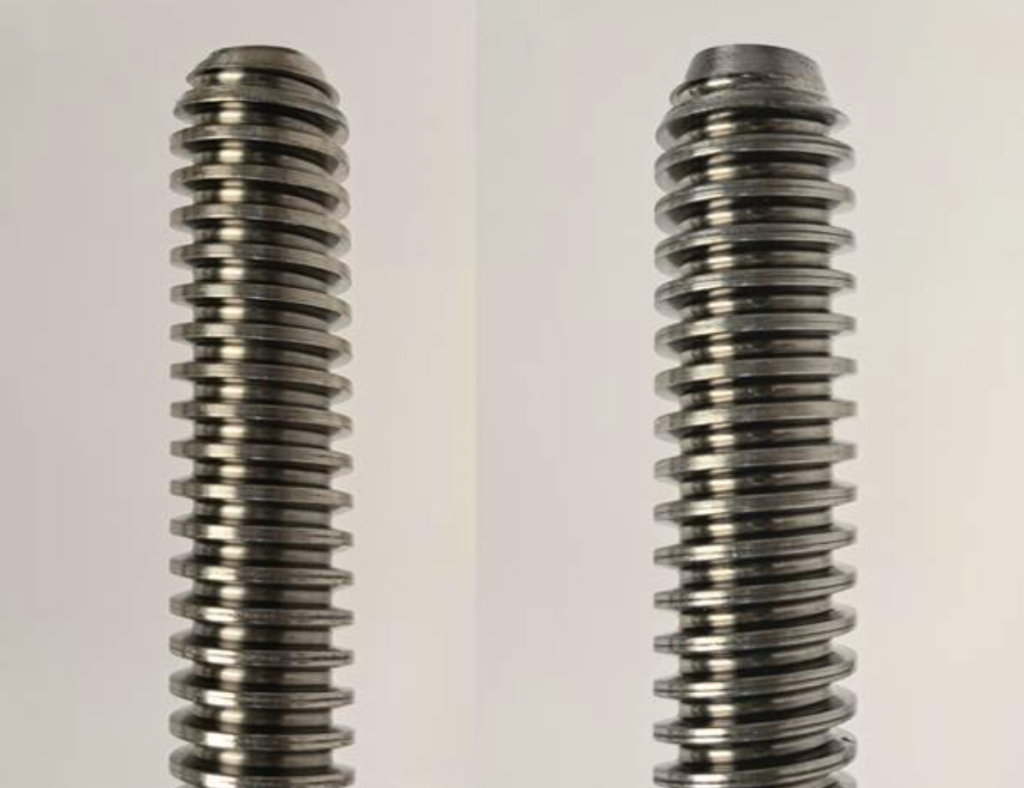

Czy linia gwintu wznosi się w lewą stronę? Jest to gwint lewy.

Czy linia gwintu wznosi się w prawą stronę? Jest to gwint prawy.

Krok 5: Określ materiał

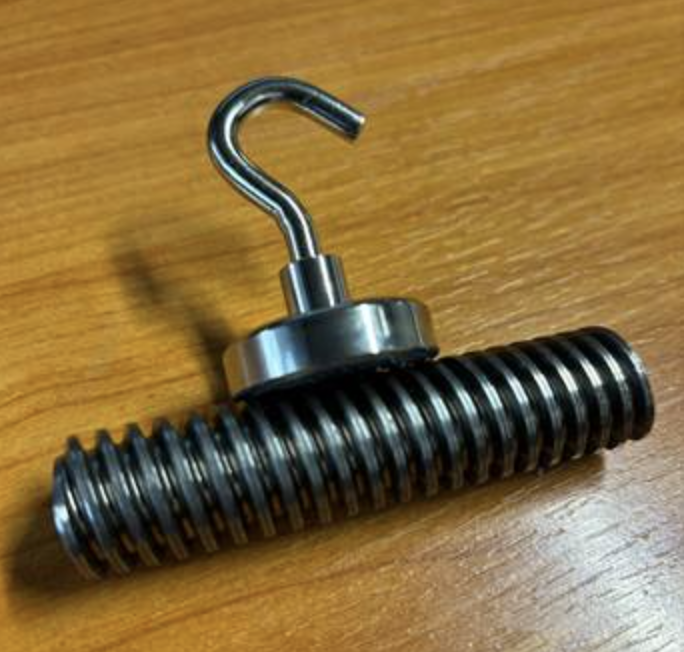

Prosty test za pomocą magnesu pozwoli Ci wstępnie określić rodzaj materiału:

Magnes przyciąga mocno i natychmiastowo? Jest to Stal.

Magnes nie reaguje? Jest to Stal nierdzewna (Inox).

Magnes przyciąga lekko, ale słabo? Zazwyczaj jest to specyficzny gatunek Stali nierdzewnej.

Uwaga: Możliwe są wyjątki. Zarówno w przypadku stali węglowej, jak i nierdzewnej, istnieją różne klasy i stopy. Ten prosty test nie pozwala na dokładne określenie konkretnego gatunku materiału.

---

Potrzebujesz pomocy przy pomiarach?

Masz wątpliwości co do zmierzonej średnicy, skoku lub pasowania? Skontaktuj się z nami. Na podstawie Twoich pomiarów pomożemy Ci dobrać odpowiednią śrubę trapezową lub nakrętkę. Jeśli chcesz, możesz również przesłać zdjęcie lub rysunek, co pozwoli nam na bardziej precyzyjne doradztwo.
